1

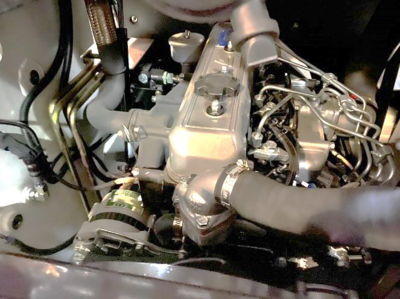

Двигатель (дизель).
3 варианта для 1 кузова погрузчика:
Kubota V2403, Xinchai C490BG или Yanmar 4TNV94L (47 л/с). Все модели двигателей - с непосредственным впрыском топлива и механическим ТНВД..
В простонародье – Евро 3
2
Базовая традиционная трансмиссия
привода хода

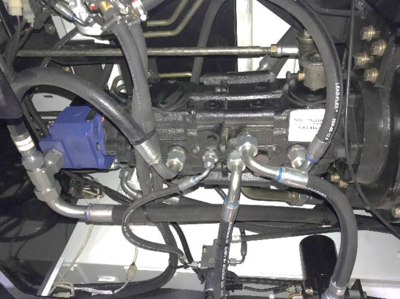

Блок аксиально-поршневых (2 шт) и шестеренчатого (1 шт) гидронасосов DANFOSS / PERMCO на привод хода и рабочие функции.
3
Гидромоторы POCLAIN привода колёсного хода - 4 шт
Радиально-поршневые с вмонтированными в корпус тормозами
в масляной ванне.
Используется, как стояночный тормоз и рабочий тормоз во время движения
4

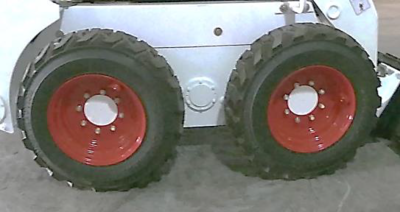

Цепная передача на 10-слойные колёса
Размер 10х16,5
Высокой проходимости - по 2 цепи с каждого борта - на звёздочки переднего и заднего колеса, в масляной ванне картера цепи. Каждое колесо крепится на 8 болтах, типоразмер диска с посадочными отверстиями совпадает с типоразмером диска и отверстий погрузчика Bobcat S530 (взаимозаменяемость колёс). Мощные усилители «косынки» держат трубы, в которых вмонтированы подшипники и узел привода полуосей колёс.
1

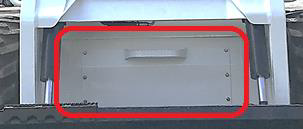

Главный 3-х секционный гидрораспределитель
В носовой части кузова, под кабиной, со сменной крышкой
доступа для проведения ТО
2
Базовая традиционная трансмиссия
привода хода

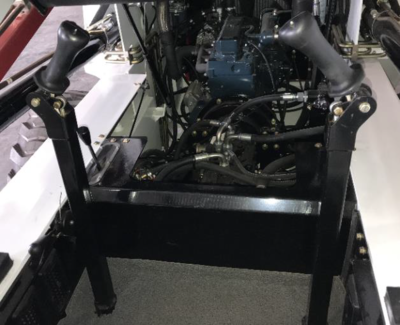

С подвижными шарнирными рукоятками управления гидравликой
стрелы (правая) и ковша (левая).
3
Джойстики управления функциями – опция
Рычаги посредством механических тяг воздействуют на 2 секции гидрораспределителя.
3-я секция гидрораспределителя активируется при
подключении через наружные гидромуфты доп. навесного оборудования (щётка и прочее).

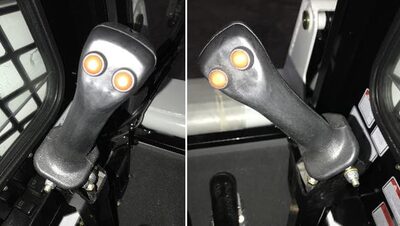

На каждой рукоятке управления расположены по 2 кнопки:
2 кнопки управления сигналами поворота,
1 кнопка – звуковой сигнал,
1 кнопка – запасная под доп. функции.
4

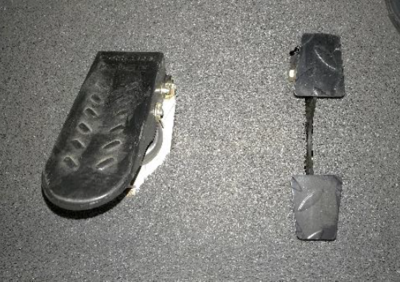

Управление гидропотоком навесного оборудования осуществляется с помощью (левой) педали
Дополнительная (правая) педаль газа для быстрого манёвра при движении (мгновенное ускорение).
5

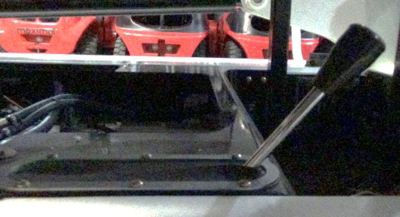

Рычаг выставления/ регулировки
постоянных оборотов двигателя
Внутри кабины.
По правую руку от оператора.
6

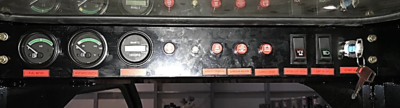

Традиционная наипростейшая винтажная ретро-панель управления функциями погрузчика
стрелочные индикаторы, сигнальные световые индикаторы, клавишные переключатели, автономный цифровой ж/к счётчик моточасов, ключ зажигания
7

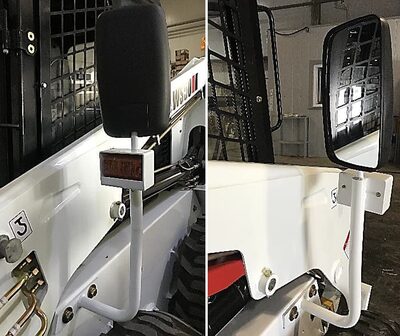

Зеркала заднего вида и Световые поворотники
заводская установка
8
Сетчатый фильтр забора топлива в топливном баке
со съёмной защитной наружной крышкой - в правой нижней кормовой части корпуса погрузчика.
9

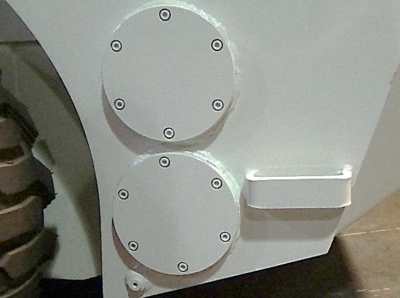

Два сетчатых фильтра забора гидравлического масла в гидробаке
со съёмными защитными наружными крышками в левой нижней кормовой
части корпуса погрузчика:
- первый фильтр для контура питания гидронасосов привода движения,
- второй фильтр для контура питания гидронасоса рабочей гидравлики
(стрела, ковш, навесное)
10

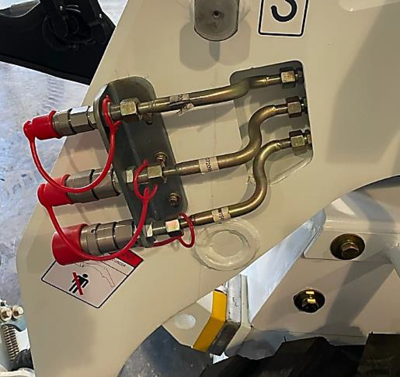

Блок гидравлических универсальных коплеров (гидромуфты)
по левому борту грузовой рамы - в носовой части кузова:
3 гидролинии:
- напорная,
- обратная,
- дренаж для мощных видов навесного оборудования (например - фреза).
